Relais Innenraumbeleuchtung

Dieses Thema im Forum "Fiesta Mk4 / Mk5" wurde erstellt von FoFi95, 13. Dezember 2020.

  1. FoFi95

    FoFi95 Forums Neuling

    Registriert seit:
    13. Dezember 2020
    Beiträge:
    8
    Zustimmungen:
    0
    Geschlecht:
    männlich
    Ort:
    Bonn, Deutschland
    Mitgliederkarte:
    Hallo liebe FoFi Freunde. Ich bin ziemlich neu hier, meiner erster Beitrag um ehrlich zu sein.
    Meine Frage wäre, gibt es ein Relais für die Innenraumbeleuchtung? (Keine Sicherung es handelt sich hier wirklich um ein Relais)
    Ich frage, weil ich eine Fußraumbeleuchtung nachrüsten möchte und diese soll bei öffnen der Türe, sowie einschalten des Stand und Abblendlichts angehen.

    Freue mich auf jede Hilfe und Antwort.

  2. Feel The Difference

    Feel The Difference Forums Elite

    Registriert seit:
    8. Januar 2010
    Beiträge:
    1.353
    Zustimmungen:
    188
    Ort:
    Kingston, Jamaika
    Es gibt kein Relais.
    Es gibt nur ein Relais für die Abschaltverzögerung fals ausstattungsbedingt vorhanden .

    FoFi95 gefällt das.
  3. TS
    FoFi95

    FoFi95 Forums Neuling

    Registriert seit:
    13. Dezember 2020
    Beiträge:
    8
    Zustimmungen:
    0
    Geschlecht:
    männlich
    Ort:
    Bonn, Deutschland
    Mitgliederkarte:
    das hört sich ja auch ganz gut an, wo bzw welchen relais platz hat es?

  4. Feel The Difference

    Feel The Difference Forums Elite

    Registriert seit:
    8. Januar 2010
    Beiträge:
    1.353
    Zustimmungen:
    188
    Ort:
    Kingston, Jamaika
    Am inneren Sicherungskasten
    Belgung sollte in der BA stehen .

  5. TS
    FoFi95

    FoFi95 Forums Neuling

    Registriert seit:
    13. Dezember 2020
    Beiträge:
    8
    Zustimmungen:
    0
    Geschlecht:
    männlich
    Ort:
    Bonn, Deutschland
    Mitgliederkarte:
    Hab hier mal einen Schaltplan mit einem 5 Pin Relais erstellt, hatte vor meine Fußraumbeleuchtung etwas professioneller anzuklemmen, kannst mal eventuell drüber schauen ? Und zwar war der Plan, das wenn die Tür aufgemacht wird, dass die Fußraumbeleuchtung angeht und aus wenn die Tür zugemacht wird, anklemmen wollte ich das "+" an die Innenraumbeleuchtung, weil ich eine Abschaltverzögerung habe, natürlich auch wenn das Abblendlicht angeschaltet wird auch die Fußraumbeleuchtung angeht und aus wenn das Abblendlich abgeschaltet wird. Hoffe konnte es gut erklären.


    Anhänge:

  6. Feel The Difference

    Feel The Difference Forums Elite

    Registriert seit:
    8. Januar 2010
    Beiträge:
    1.353
    Zustimmungen:
    188
    Ort:
    Kingston, Jamaika
    Warum soll die Fußraumbeleuchtung mit dem Abblendlicht leuchten ?
    Hast du einen mk4 oder mk5 ?

  7. TS
    FoFi95

    FoFi95 Forums Neuling

    Registriert seit:
    13. Dezember 2020
    Beiträge:
    8
    Zustimmungen:
    0
    Geschlecht:
    männlich
    Ort:
    Bonn, Deutschland
    Mitgliederkarte:
    Mk4 es soll angehen wenn ich das Abblendlicht anmache und wenn ich die Türen öffne.

  8. Feel The Difference

    Feel The Difference Forums Elite

    Registriert seit:
    8. Januar 2010
    Beiträge:
    1.353
    Zustimmungen:
    188
    Ort:
    Kingston, Jamaika
    Abblendlicht auf 87a
    Am Lenkstockschalter linker Stecker pin 2 grün/blau bzw violett/grau

    Mit Innenleuchtenverzögerung
    Nicht an den Türkontaktschalter sondern ans Verzögerungsrelais oder Innenleuchte schwarz/rotes Kabel .



    Zuletzt bearbeitet: 15. Dezember 2020
  9. TS
    FoFi95

    FoFi95 Forums Neuling

    Registriert seit:
    13. Dezember 2020
    Beiträge:
    8
    Zustimmungen:
    0
    Geschlecht:
    männlich
    Ort:
    Bonn, Deutschland
    Mitgliederkarte:

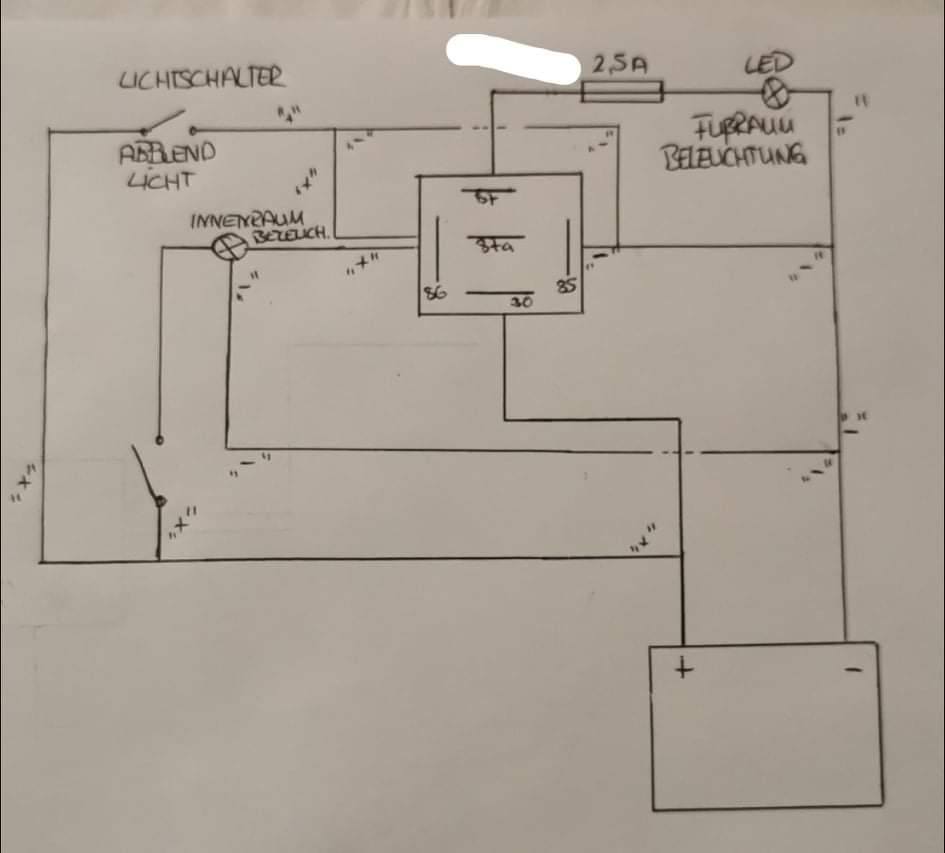

    Kann man das auch so machen?


    Anhänge:

  10. TS
    FoFi95

    FoFi95 Forums Neuling

    Registriert seit:
    13. Dezember 2020
    Beiträge:
    8
    Zustimmungen:
    0
    Geschlecht:
    männlich
    Ort:
    Bonn, Deutschland
    Mitgliederkarte:
    Hier ist die relais Belegung


    Anhänge:

  11. Feel The Difference

    Feel The Difference Forums Elite

    Registriert seit:
    8. Januar 2010
    Beiträge:
    1.353
    Zustimmungen:
    188
    Ort:
    Kingston, Jamaika
    Warum so kompliziert ?
    Zudem ist der türöffnungsschalter ein masseschalter .
    Heist an der innenleuchte liegt dauerplus an .

  12. TS
    FoFi95

    FoFi95 Forums Neuling

    Registriert seit:
    13. Dezember 2020
    Beiträge:
    8
    Zustimmungen:
    0
    Geschlecht:
    männlich
    Ort:
    Bonn, Deutschland
    Mitgliederkarte:
    Kannst du mir mal einen schaltplan zeichnen mit den Nummern des relais. Wäre sehr nett danke. Ohne türkontaktschalter nur mit Abblendlicht und Innenraumbeleuchtung und natürlich der zu anschließenden LED

    Zuletzt bearbeitet: 15. Dezember 2020
  13. 404

    404 Forums Inventar Forenspender

    Registriert seit:
    22. Juli 2009
    Beiträge:
    4.057
    Zustimmungen:
    77
    Geschlecht:
    männlich
    Ort:
    Aachen, Deutschland
    Mitgliederkarte:
    Intuitiver wäre sicherlich, das ganze an der vorhandenen Innenraumbeleuchtung anzuklemmen. An der Lampe oben lassen sich Dauerplus (hat der MK4 schon ein Zeitrelais, das das nach x Minuten abschaltet?) und Türkontakt-Masse abgreifen, an so ziemlich jedem anderen beleuchteten Element das Standlicht-Signal.

    Wenn man es unbedingt mit Relais machen möchte, würde ich irgendein Miniatur DPDT Relais nehmen (zwei separate Kontaktpaare), z.B. irgendein Tyco Automotive o.Ä und nicht die dicken Lastklötze. Wirst ja hoffentlich keine 300W Flutlichtstrahler in den Fußraum bauen wollen. Die Erregerkreise einmal Dauerplus/Türkontakt und einmal Licht/Masse und die Schließerkontakte einfach parallel in den Lastkreis.

    Code:
     KL 30 (Dauerplus) o---           ---o KL 58/56b (Stand-/Abblendlicht)
                           |         |
                       -------    -------
                      | K1.1  |  | K1.2  |
                       -------    -------
                          |          |
            Türkontakt o---           ---o KL 31 (Masse)



     KL 30 (Dauerplus) o---.---
                           |   |
                            /   /  Relaiskontakte
                           |   |
                           --.--
                             |
                            ---
                           | X | Lampe/LED/....
                            ---
                             |
                    Masse o---


  14. Feel The Difference

    Feel The Difference Forums Elite

    Registriert seit:
    8. Januar 2010
    Beiträge:
    1.353
    Zustimmungen:
    188
    Ort:
    Kingston, Jamaika

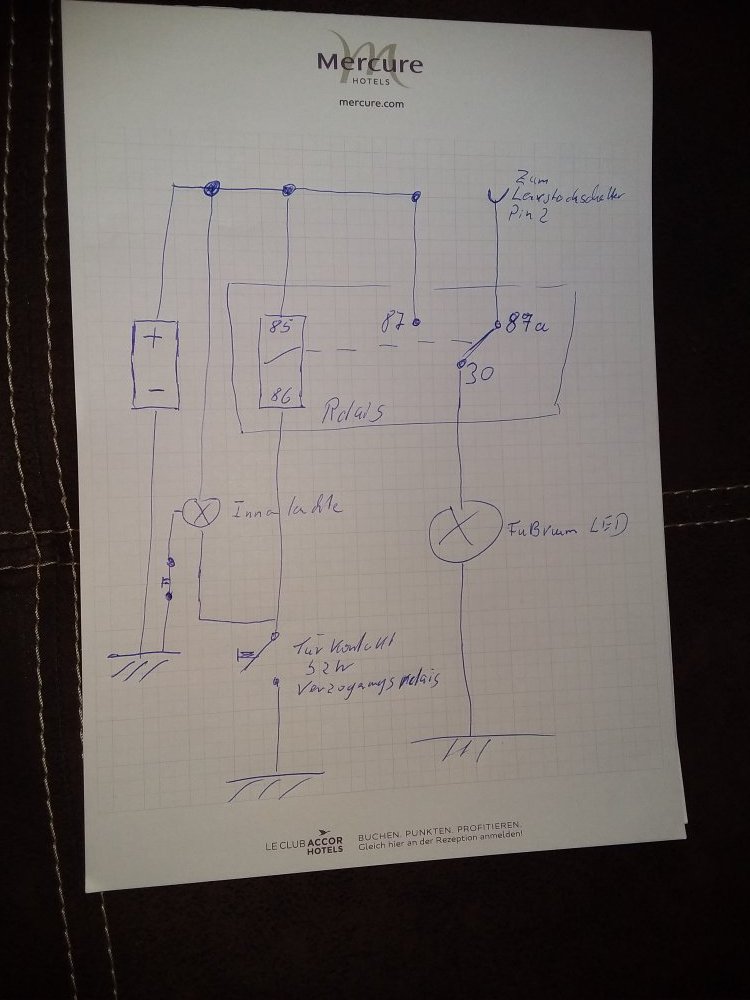

    Schnell aus der Hüfte
    Noch fragen ?


  15. Feel The Difference

    Feel The Difference Forums Elite

    Registriert seit:
    8. Januar 2010
    Beiträge:
    1.353
    Zustimmungen:
    188
    Ort:
    Kingston, Jamaika
    und funktioniert ?
