Kabelfrage beim Fiesta :)

Hi leute, habe die Sufu genutzt aber irgendwie werde ich nicht ganz schlau

Wollte beim Kumpel die Nebelscheinwerfer anschließen die wir samt Futurakit günstig geschossen haben

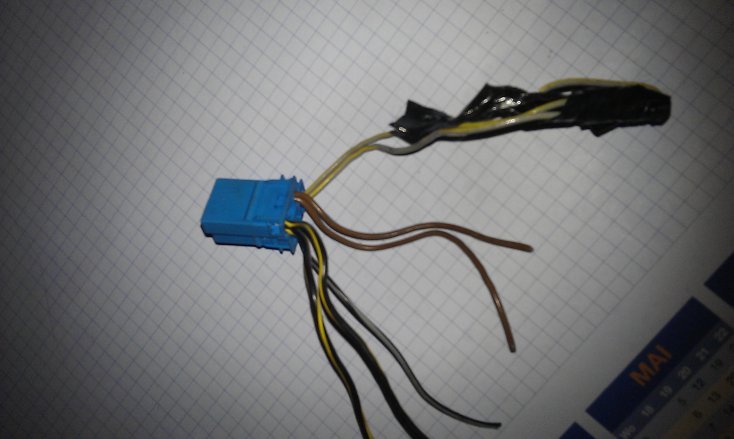

Natürlich habe ich nun erstmal einen Kabelcheck gemacht und dabei festgestellt das im Motorraum dieser Stecker verbaut ist:



So nun habe ich gelesen das hier mal einer geschrieben hat das bei seinem Futura dort die Nebelscheinwerfer dran waren, wer anderes hat geschrieben das ist für die zusatzscheinwerfer vom Xr2i ?! :think:

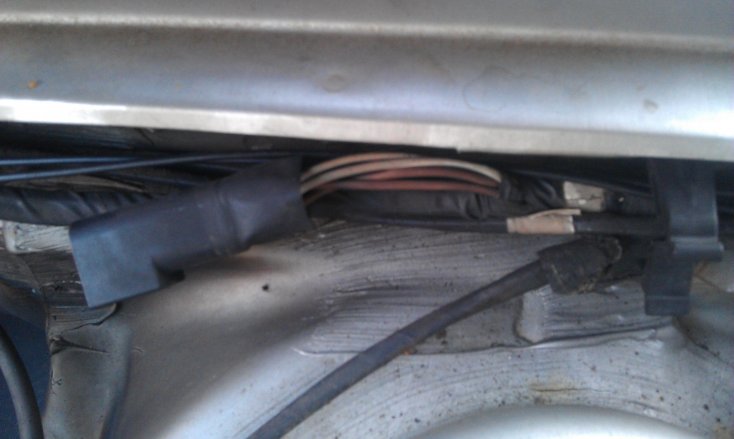

Naja also habe ich mal geschaut ob vielleicht schon die Kabel samt stecker hinterm a-brett liegen aber leider nicht nun habe ich mir vom schrotti schon den Schalter für die Nebelscheinwerfer geholt:



nun ist meine frage:

Wo muss ich was anschließen und was brauche ich noch?!


Danke schon mal



du brauchst einen schaltplan und noch ein relais



was für ein relais? schaltplan aus dem "so wird gemacht buch" reicht oder?



schalplan könnte reichen aber die sind sehr schlecht die pläne ps: werkstattbuch schaltpläne ford fiesta die sind sehr genau



Hi,

@crazymk3
das hab ich glaub ich geschrieben....

Was für B.j. ist denn deiner?

-Kannst ja mal mit nem Voltmeter messen, was auf deinem Stecker drauf ist(weiße Kabel), wenn du Fernlicht einschaltest.
Laut CD ist der nur für Zusatz-Fernlicht, nicht für Nebelscheinwerfer.

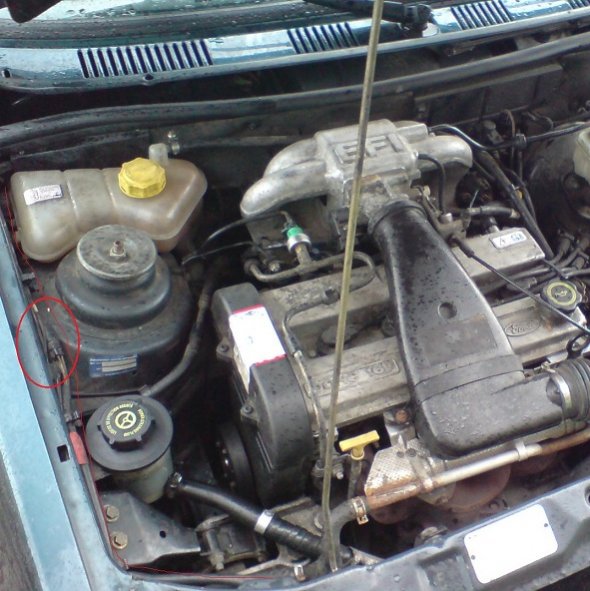

Hab nen originalen 1.6 Futura von 6/94 geschlachtet, hab noch bilder vom Stecker gefunden,

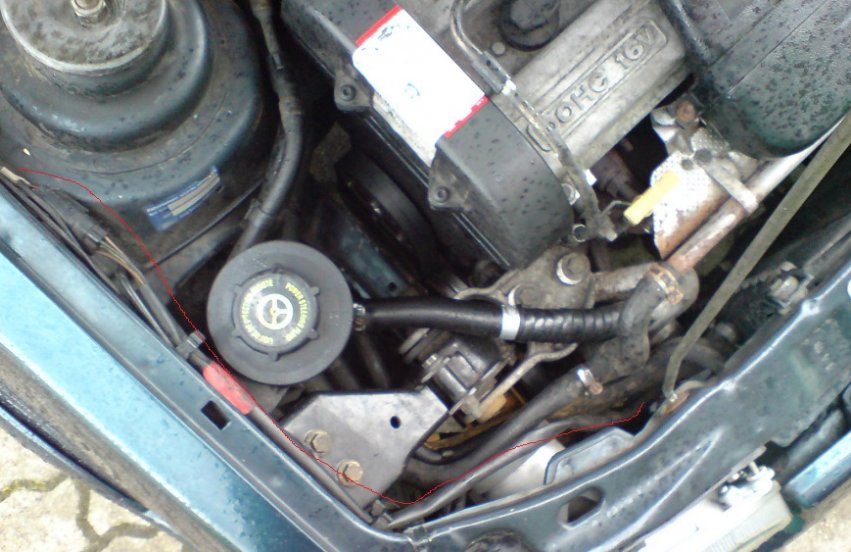

habe den Verlauf mal rot markiert:






Muss noch mal schauen, kann auch ein 6 Pin Stecker sein, wegen Facelift.
Zumindest ging der Zusatzkabelbaum vom rechten Dom, runter zum Kühler-rahmen, dort saßen links und rechts jeweils ein 4-Pin stecker (vollbelegt), daran die kurzen Kabel zu den Futura Neblern, auch mit nem 4-pin stecker, aber nur 2 Pins belegt, die anderen beiden mit blindstopfen verschlossen.
Habe den kompletten Futura Kabelbaum jetzt ausgebaut, am WE wollt ich mal ausmessen/checken ob dort auch Fernlicht drauf ist.

-Innenraum: Soweit ich gesehen hatte, war ein kleiner Erweiterungskabelbaum, für den Nebelscheinw.-Schalter dran.

Will bei Zeiten die Futura Nebel, mit den Zusatzfernlicht(oberhalb Stossi), original verkabeln.
Wenn ich Zeit hab, könnt ich evtl. den Tis-schaltplan mal auf "paint" nachskizzieren.





MFG



Anschluss Nebelscheinwerfer wurde grad auch in nem anderen Thread durchgekaut.
Ich hatte die auch nicht vorbereitet drin.
Anschluss ist prinzipiell aber :

Zündungsplus-Verteiler======>Sicherung=====>Relais=========>Nebelscheinwerfern
Standlichtplus====>Schalter==================╝



Hab mal auf der CD geschaut und war mit "Paint" fleißig:



nochmal in Groß:





MFG



Hab den Futura Kabelbaum mal entstrickt, was für ein Wirr-Warr auf den ersten Blick.

Hier der 6Pin stecker am rechten Feder-Dom: (2x Weiß=FL / 2x Braun=Masse / Schw./Gelb=NSW)

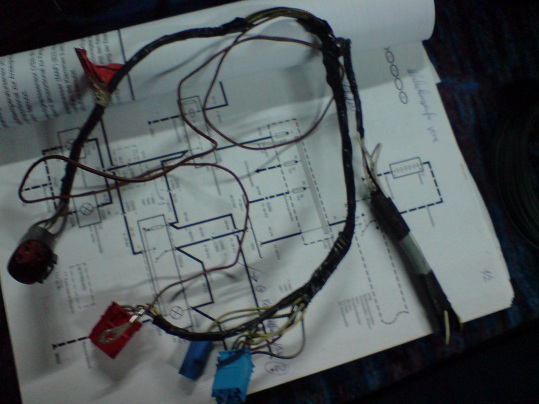

Der Erweiterungskabelbaum für NSW-stecker(blau) mit Dioden und NSL-stecker(rot):
(dieser scheint nur mit Stecker zu liegen, wenn der Sicherungs-steckplatz für NSW belegt ist)

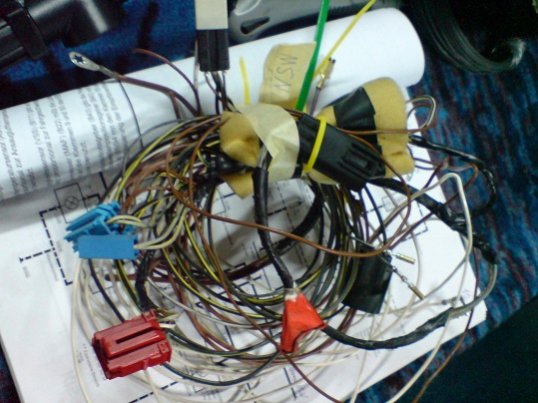

Und hier nochmal alles



Die original Verkabelung für's Z.-Fernlicht ist echt Abenteurlich, ab Werk.

Das linke ZFL, ist am rechten Kabel vom normalen FL kurz vorm Scheinwerfer verlötet, also recht weit weg von der Sicherung

Das rechte ZFL geht bis zur linken FL-Sicherung

Der Relais-Sockel für'n NSW, lässt sich nicht ohne Tricks ausbauen



Ist also einfacher den selber zu bauen, wenn einen nicht gerade der Ehrgeiz gepackt hat.


MFG
