Kleines Display und grausig schlechtes Foto

Hi @all

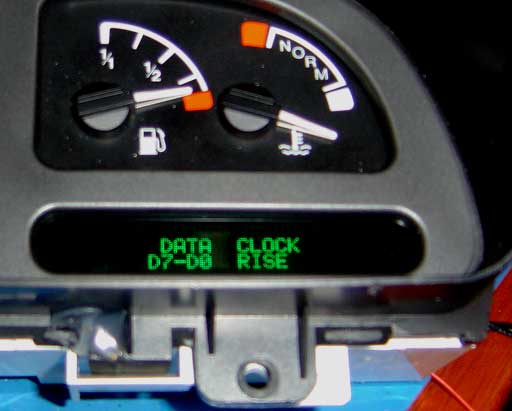

nachdem ich endlich ein Vollgrafikdisplay gefunden habe, das ins Kombiinstrument paßt, hab ich das am WE mal eingebaut und heut ein Foto gemacht. Hoffentlich kann mans sehen, ich bin immer noch zu doof fürs Forum.
Die Steuerung ist noch nicht so richtig fertig. Später gibts dann auch ein schönes Ford-Logo beim Starten zu sehen...



nett, aber für was soll es den dienen?



Sieht ja mal nicht schlecht aus !!! Etwas meht informationen darüber wären Interessant. Was sind denn das eigentlich für Tachonadeln die du da drauf hast?


Gruß
Homer



Die nadeln sehen nac opel astra aus.



Was soll den das Display alles anzeigen, außer dem Ford-Logo beim Start?

MfG Flo



Is doch woscht was es anzeigt hauptsach es zeigt an *g*

Das bringt wenigstens einen Hauch Neuwagen feeling in den Tacho...



Dazu wäre mir die ganze Bastelei zu aufwendig... dann doch lieber als Anzeige für z.B. Öltemperatur oder ähnliches nutzen

MfG Flo



Jo schon klar, war auch eher spaßig gemeint. Aber ich glaub das is nen haufen Arbeit die ganzen Daten auf ne Digitalanzeige zu bringen.

Sinvoll wäre auch sowas wien kleiner Bordcomputer. Aussentemperatur, Km Reichweite usw..



Yopp
Da Anzeigen für Öltemperatur und Öldruck rein wär schon hammer :toll:



Ich respektiere die Arbeit die drinsteckt und ich bin sicher es wäre noch jede Menge Arbeit nötig um da einige Anzeigen reinzubekommen... bin halt mehr für "sinnvolles" Zubehör...

MfG Flo



was sagt der tüv dazu wenn du die informationsleuchten da unten entfernen tust? soweit ich weiß sind die pflicht.



hä? warum hast du sowas? gibts das in jedem fofi?



Ja gibts z.B die Bremswarnleuchte



GUck ich schief? Ihr meint doch die grünen Anzeigen unten, unter Temp-Anzeige oder nich? Sry, aber bei mir steht da nie was



Da sollte aber z.b. die Bremskontrolleuchte sitzen, sprich wenn die Handbremse gezogen ist, sollte es rot leuchten... bei den Modellen mit Airbag sitzt dort die auch die Kontrolleuchte für den Luftsack...

MfG Flo



Du meinst jetzt aber nicht das Digital-Display, oder?
Wenn doch, verweise ich nochmal auf den ersten Post dieses Themas



genau, außerdem auchnoch die für das ABS.



nee, sind entweder vom scorpio, sierra oder vom escort, die haben die drauf.



Kann nu mal jemand sagen, was auf dem Display angezeigt werden soll? Sieht ja ganz schön aus.. Lass uns hier doch nicht verhungern!



Hi Leude,

sorry daß ich mich erst jetzt wieder melde, aber hatte vorher keine zeit - und hatte auch nicht mit soviel Resonanz auf meine kleine Bastelei gerechnet.

erstma: die Nadeln sind tatsächlich vom Sierra, das ist der bekannte hinterleuchtete Tacho, er ist grün beleuchtet und die Nadeln gelb.
Die vom Sierra sind so eklig rot, hab ich abgeschliffen und weiß gemacht -> tags weiß, nachts gelb.

Ich weiß nicht, was der TÜV dazu sagt, wenn die Bremswarnleuchte fehlt, und es ist mir auch egal. Und jetzt werd ich, aufgrund des offensichtlichen Interesses, die Katze mal aus dem Sack lassen.

Das Display wird als Warn- und Informationsanzeige dienen und folgendes anzeigen:

Beim Start bzw. bei Zündung ein wird man ein hübsches "Plüng" hören, das ich noch designen muß, vielleicht ähnlich wie bei den neuen BMWs. Dazu wird das Ford-Logo angezeigt, daraufhin werden Controller und Sensoren geprüft, es erfolgt die Anzeige "SYSTEM CHECK OK".
Im Normalbetrieb sieht man dann zwei kleine Symbole für Innen- und Außentemperatur sowie natürlich die dazugehörigen Temperaturwerte.

Die vorhandenen Warnleuchten sowie der Zustand der Handbremse, der jetzt nicht separat angezeigt werden kann, und Wassertemperatur sowie Kraftstoffstand (eventuell noch ein paar Parameter mehr) werden vom Controller ausgewertet und im Fehlerfalle wird ein entsprechendes Symbol mit einer Textmeldung angezeigt - dazu gibts dann wieder einen (Warn-)Ton.
Mein Audiocontroller kann 254 Klänge (WAV-Files) speichern, natürlich auch Sprache ausgeben.

Damit werden die TÜV-Bedenken wegen fehlender Bremswarnleuchte wahrscheinlich erschlagen, denn es erscheint im Fehlerfall das Bremssymbol mit der Meldung "Bremsanlage gestört". Bei angezogener Handbremse, laufendem Motor und getretener Kupplung erscheint - Plüng - Parkbremse lösen.

Öldruck und -temperatur interessieren mich bei einem 1.3er nicht, obwohl natürlich ein Aufleuchten der noch vorhandenen originalen Öldrucklampe von einem STOP-Symbol sowie einem Warnton und der Meldung "Sofort anhalten - Waffe fallen lassen - ich will deine Hände sehen" oder so ähnlich begleitet wird.

Ich hatte lange über größere Lösungen nachgedacht, so mit TFT oder Handydisplay, aber zu so einem alten Auto paßt sowas nicht und ist außerdem mehr Arbeit. Dieses Display paßt von der Größe her recht ordentlich, also mit wenig Aufwand, und es hat die richtige Farbe - Ford-Grün. Mit 32x128 Punkten ist es nicht der Brüller, aber ausreichend.

Das Steuergerät fürs Display ist im Moment noch chaotischer Laboraufbau und ich warte auf meine Steckerchen, um das Display mit einem Kabel versehen zu können. Dann wird die endgültige Version vom Controller gebaut und das Ganze vielleicht auch mal ins Auto verfrachtet, wo es ja schließlich hingehört.

Der Controller wird dann via I2C mit dem Innenlicht-Steuergerät und vielleicht später mal mit einer Klimaautomatik - wenn ich denn mal eine Klimaanlage finden sollte - verbunden. Eventuell gibts auch später mal ein komplett integriertes Steuergerät für alles so a la Zentrale Karosserieelektronik.

Mit einem größeren Display könnte man auch die Abbiegepfeile vom Becker-Navi im Kombiiinstrument anzeigen, aber da kann ich dann gleich ein Kombi vom E46 nehmen... laß ma. Soll ja ein Ford bleiben, hab schon zwei Innenleuchten von BMW, das ist schon schlimm genug... aber Ford baut keine schönen...

yours
Abel
