Umbau Schalter,Uhr,Bedienteil ......

Wollte nun meine Schalter mit blauer Beleuchtung umbauen---doch so richtig will das nicht funktionieren :wand:
Hab mir im Netz ein paar blaue Dioden besorgt,und wollte loslegen.

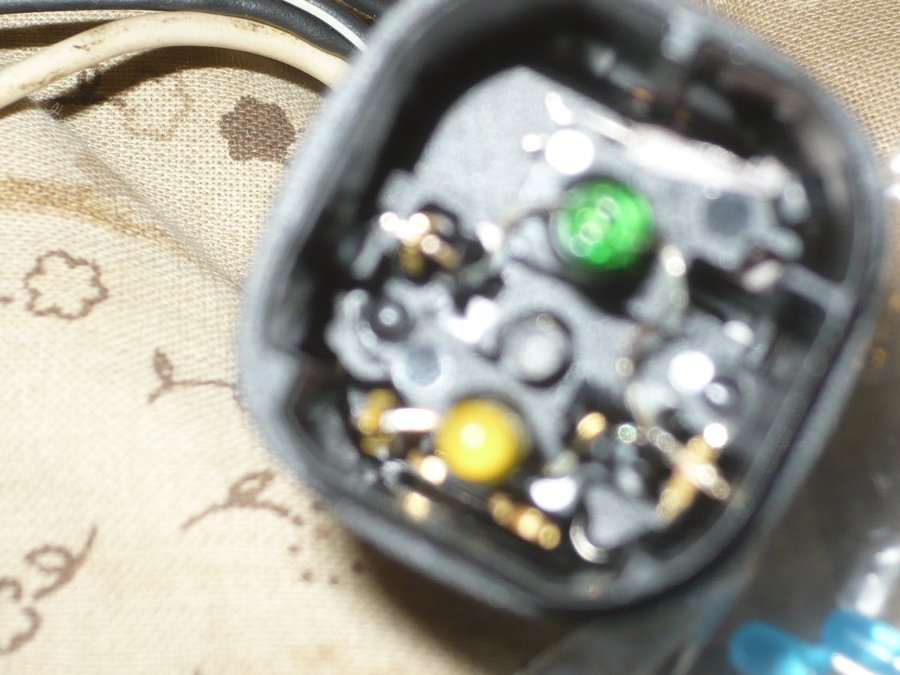

Hab den Schalter geöffnet und die Diode erstmal paralell angelegt,glimmte kurz auf und dann war Schluss:sad:.Die grüne Diode leuchtet aber ..
Diesen Versuch machte ich noch einmal-das selbe Ergebnis(durchgeflogen,also zestört)
Nun mein Frage,besitzt der Schalter im Inneren einen Vorwiderstand,oder baut Ford mit 12 Volt Dioden ????:gruebel:
Biem Bedienteil wird es ja noch verückter---2 Lampen drin,aber im Inneren sitzt eine grüne Folie vor den Anzeigen,und alles ist vergossen.

Doch wenn man nur blaue Lampen einsetzt---blau mit grüner Hintergrund????:kratz:

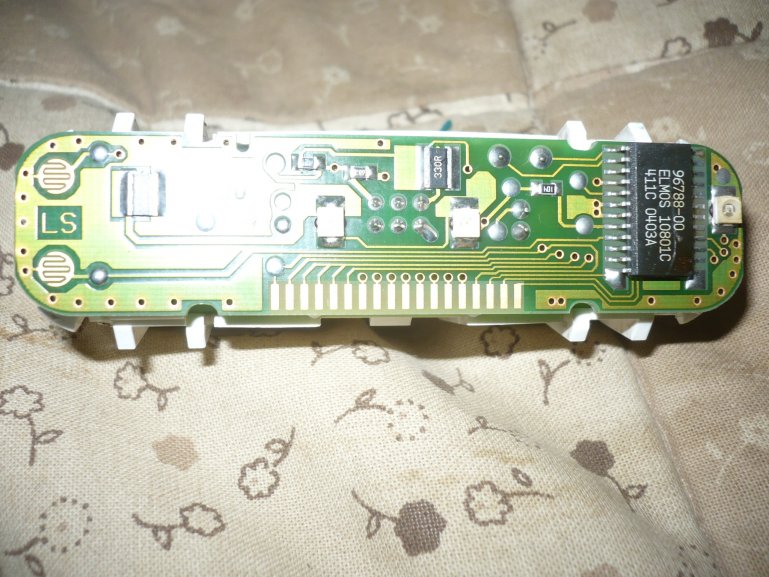

Und jetzt die Uhr ,bin langsam am überlegen ,alles so zu belassen.
Hat jemand schon sich an diese Umbauten versucht ?
Wäre dankbar für Tip`s und Kniffe,sowie über eine Schaltplan der Schalter(Belegung im Inneren 8--Plus-Pol ??? 4---:kratz:1.....:kratz:,2.....:kratz:,6.....:kratz:



Hey
Habe den Umbau ebenfalls vollzogen.
Allerdings mit Roten LEDs.

Der Schalter hat keinen Vorwiderstand und man könnte echt denken dass Ford 12V Dioden benutzt hat ;D
Du musst auf jeden fall einen Vorwiderstand mit da rein quetschen.
Ich bin jetzt gleich unterwegs....kann gleich im Auto mal einen Schalter zerlegen und dir ein Bild zeigen wie ich das gelöst habe.


Edit: zu der Uhr....Es gibt SMD Dioden im gleichen Format zu kaufen wie die unter der 7-Segment Anzeige der Uhr.
Kann ich dir gleich auch nochmal raussuchen. Einlöten erfordert ein wenig Geschick. und eine feine Lötspitze.
Gruß Stefan



ich glaube das wichtigste,was du dir erstmal besorgen solltest, ist ein multimeter



Kein Problem erfect:--hab ich da und wie jetz weiter????:kratz:



achso, ich dachte du hättest keins, weil sonst kann man ja einfach selbst rausfinden, ob der schalter ein vorwiderstand o.ä. hätte.
ansonsten könnte man diese vorwiderstände auch einfach ausserhalb des schalters anbringen, wenn der platz zu eng ist.

ich hatte diese idee auch mal alles auf blau zu machen, aber als ich gelesen hatte, dass man im bedienteil diese folie nicht abbekommt, hab ich das vorhaben wieder begraben.



Hey
Hier einer meiner Schalter.

Masse ist links. Plus rechts.
Vorwiderstand je nach Diode ausrechnen.

Belegung der Pins müsst ich jetzt selbst nochmal nachmessen.

Edit: Mit dem Widerstand muss man ein wenig fummeln und gucken wo man den hinmacht sonst geht der Deckel nicht mehr ordentlich drauf.

Gruß Stefan



Hatte mir überlegt ,den Widerstand in die Zuleitung zum Schalter einzubringen (470 Ohm,0,25 w--bei 12 V)
Du hast ,wie ich an Deinem Schalter sehe die grüne ersetzt und auch die andere.---also beide---laufen diese dann über einen Widerstand???

Zitat von Zerlett: ich hatte diese idee auch mal alles auf blau zu machen, aber als ich gelesen hatte, dass man im bedienteil diese folie nicht abbekommt, hab ich das vorhaben wieder begraben.

Werde das Bedientteil komplett auseinandernehmen--und mal sehen,was machbar ist (hab eins kostengünstig ergattert)das kann ich schrotten.
Nur die Uhr macht mir immer noch Kopfzerbrechen:kratz:,gibt`s einen Link zu diesen Teilen.
Warte sehnsüchtig auf möglicheVarianten und Tip`s:B



Könntest das Multimeter benutzen, um die Spannung an der Led im Serienzustand zu messen. Es gibt auch LEDs die für direkten Betrieb an 12v ausgelegt sind. Und verbaue die blauen am besten etwas dunkler eingestellt. Das blendet meist mehr als das es nachts nutzt.



Zwei LEDs über einen Widerstand ist totaler Nonsens.



Nee, habe nur die LED für die Schalter beleuchtung ausgetauscht. Habe allerdings an der anderen LED Masse abgegriffen.
Die LED für den Zustand ist immernoch Original.

Widerstand in Zuleitung sollte auch gehen.

Die SMD LEDs für die Uhr sind Größe "3528".

Tacho und Klimateil sind bei mir noch Grün. (Noch keine Lust gehabt )



Hier für das Heizungsbedienteil eine Super Anleitung zum Umbauen! Einbauanleitungen Ford | Puma blaue Heizung | Blauer Tacho & Schalter



Top---beim Puma wird das gehen---habe das vom Fiesta auseinandergenommen und geschrottet
Keine Chance--durchsichtige Plaste,die mit grüen--roten--blauer Farbe ,für die Anzeigen beschichtet wurde :ja:......... .danach der Rest mit Schwarz...und darüber noch eine Folie :wand:geklebt

Muss mich also nach einem Bedienteil vom Puma umsehen !!!:B
Hat jemand zufällig ein`s rumliegen??:gruebel:



Hab ich zufällig
Aber das ist Silber und Identisch mit dem vom Fiesta.



Sch.............:think:wierigkeit----erstens in Silber und dann benötige eine Anzeige die auf der linken Seite 6 Stellungen besitzt--nicht wie üblich nur 3 -



Wie kommst du auf 6 Stellungen? Alle Puma die ich kenne haben ein identisches Heizungsbedienelement wie der Fiesta, meistens nur in schickerer Farbe. Unterschiede gibs nur beim Baujahr. Alle Puma / Fiesta ab BJ 99 haben den Zigarettenanzünder mit drin, davor ist er neben dem Aschenbecher. Zusätzlich sind die Schalter für Umluft und Klima etwas anders. Daran könnte es auch liegen, das die Beschreibung bei dir nicht passt. Das Teil, was du zerstört hast, ist ein neueres, wohingegen das in der Beschreibung ein älteres ist, da man keine Aussparung für den Anzünder findet.



Der Grinsesmiley und etwas Scharfsinn sagen mir Klima.



Das was ich auseinandergenommen habe,hatte ich mir extra besorgt.---um zu sehen ,was machbar ist.:kratz:
Mein originales ,in meinen Fiesta Sport hat 6 Einstellungen.
Mache ein Bild heute davon und stelle es dann mal rein----muss aber jetzt auf Kleeche:übel::übel::übel:

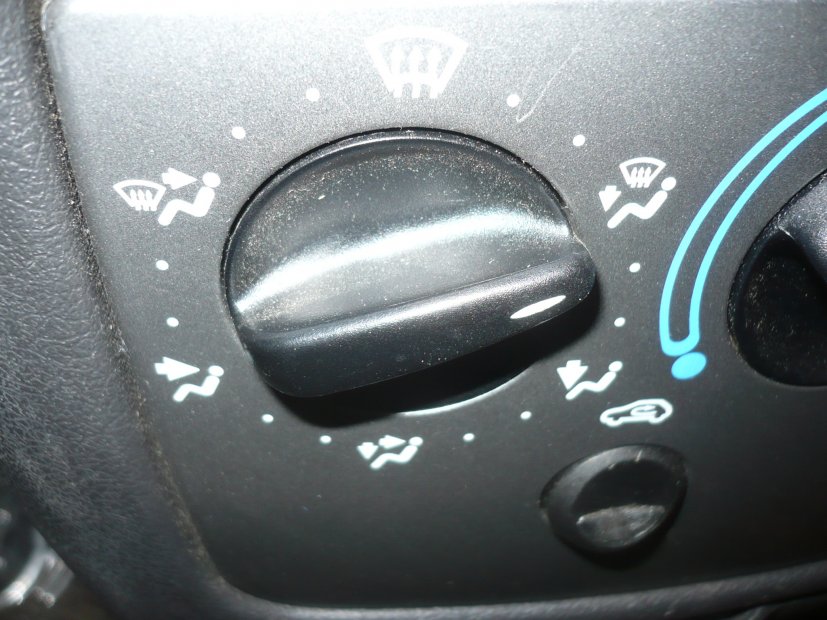

So hab ein Bild davon gemacht:klatsch:,da isses hab mich schonmal umgesehen---doch nirgends zu finden:gruebel:



Witzig, hab ich noch nie gesehen. Scheint echt ne Rarität zu sein, wurde wohl erst ziemlich am schluß eingeführt. Aber ich vermute die mechanik dahinter ist dieselbe, zumindest sind die "Hauptsymbole" an der gleichen stelle. Somit wäre das wohl nur ein kleiner optischer Mangel, wenn da nur 3 Symbole sind
Baus doch einfach mal aus und schau nach, ob es eher wie dein Zerstörtes aussieht, oder wie das aus der Beschreibung



Bin immer noch auch der Suche der Pin-Belegung für die Uhr und die Schalter :wand:
Auch das mit der SMD Led 3528 ist nicht das wahre vom Ei
Hab etwas gefunden,so sollte es am Ende aussehen






Tolle Seite--bloßauch gepfefferte Preise
